烟箱自动测试系统
点击图片查看原图
产品: 浏览次数:68烟箱自动测试系统
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2019-05-13 14:01
详细信息
本设备是在德国劳伦兹烟温一体测试烟箱(EN54-5/7)的技术的基础上,选用国际领先
的烟箱专用光学密度计和离子浓度计,并采用国内的加工工艺和加工技术,在箱体和软件
系统进行国产化,极大地降低用户的采购成本,并能满足用户的需求,符合点型感烟火灾
探测器国家标准GB4715-2005和欧洲EN54-7标准,增加探头升降和任意旋转探头角度。
一、箱体部分:
箱体外层采用冷轧钢板,里层采用304不绣钢,中间层填充保温材料,箱体连接部分采
用法兰连接,实现密闭、保温功能,能耐120度高温。箱体内部对气流整流方面进行改
进,优化风栅和内部管道结构,使得风系统的稳定性和精度大幅提高,在1米每秒的风
速条件下,风速稳定,精度可以达到千分之五,任意旋转探头角度精度能达到5度,能
实现在测试过程中,连续测试探头在任意角度的数据,同时应环保局的要求,在micx
上加装了安全锁,用较低的成本解决了辐射源的安全问题,并对光学密度计AML加装了

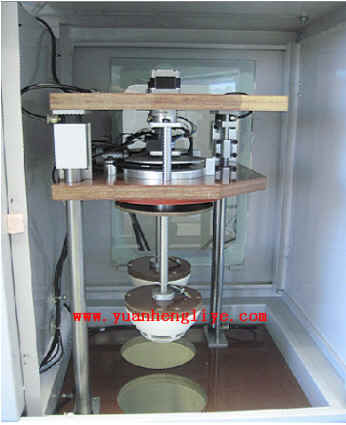

保护装置,保证测量结果不受外界人为干扰。图1 为本公司产品现场图片
                                              图1 为本公司产品现场图片

        二、自动测试工装

        本部分由电气部分、气动部分、旋转机构组成。
        工作时由计算机往升降控制器发送指令,通过气缸控制探头的升降,随后通过向角度控制器
        发送指令,控制电机带动探头旋转到指定角度,为了尽量降低工装对箱体热量的吸收,与箱
       体的连接部分采用绝热材料。



                                    图3
           三、软件部分
          A)       实时显示烟箱各项参数,如风速,环境温度,阀的开闭,探头电压,烟浓度
          值等。
         B)        设置探头旋转角度。
         C)       实时显示探头的状态,如运行,报警,安装情况等。
         D)       实时传递测试环境数据到QC数据库。
         E)       实时侦测报警状态,并在报警时记录报警的烟浓度阈值。
         F)       记录测试报告相关信息,需要时打印测试报告。

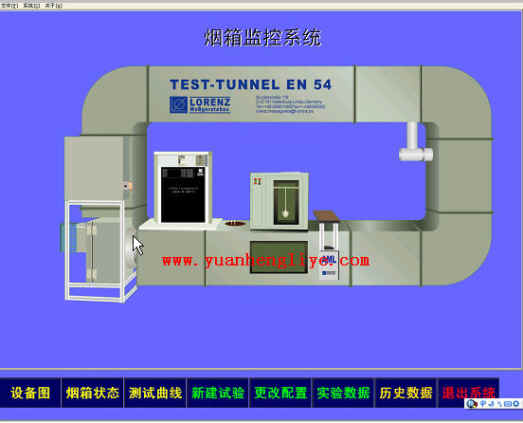

        1、起始画面见图4


                                                            图4起始画面

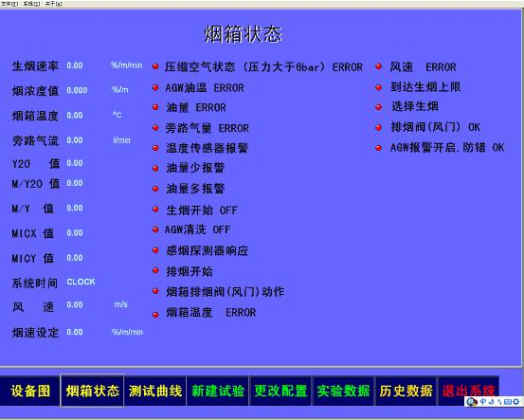

       2、烟箱状态显示窗口(图5):以进烟箱状态为例。单击(图4)中烟箱状态即方框内任意位
       置 就可以进入烟箱状态(图5)。烟箱状态图左侧由生烟速率、烟浓度值、烟箱温度、旁路气
       流、M/Y20、M/Y、MICX、MICY、系统时间、风速、烟速设定及数值显示构成,中间部分可显
      示压缩空气状态、AGW油温、油量、旁路气流、温度传感器报警、油量少报警、油量多报警、生
      烟开 始、AGW清洗、烟感探测器响应、排烟开始、烟箱排烟阀(风门)动作、烟箱温度等报警
      状态,右侧可显示风速、到达生烟上限、选择生烟、排烟阀(风门)状态、AGW报警开启,防错
      等状态。

                                                            图5

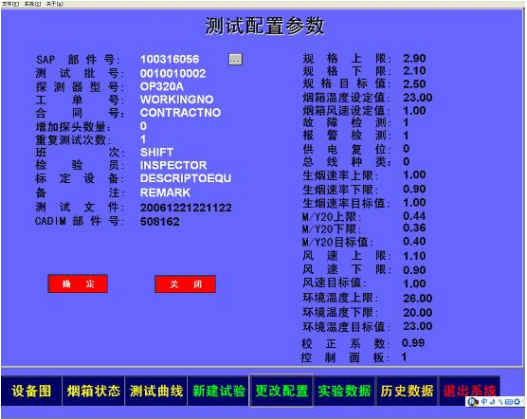

3、测试配置参数设置:在测试配置参数中右边一栏为白色部分为可修改的参数。包括SAP 部件号、
测试批号、探测器型号、工单号、合同号、探头数量、重复测试次数、班次、检验员、标定设备、
备注、测试文件、CADIM部件号等参数设置。单击SAP部件号右侧按钮可以调出不同SAP部件号
对相应的参数。
A)       SAP部件号:可通过点击右侧按钮可进行SAP部件号的选择,同时可以调出规格上限、规
格下限、规格目标值、烟箱温度设定值、烟箱风速设定值、故障检测、报警检测、供电复位、总线
种类、生烟速率上限、生烟速率下限、生烟速率目标值、M/Y20上限、M/Y20下限、M/Y20目标
值、风速上限、风速下限、风速目标值、环境温度上限、环境温度下限、环境温度目标值。
B)        测试批号、探测器型号、工单号、合同号、班次、检验员、标定设备、备注这些参数单击
白色字体,弹出输入窗口即可。

                                                              图6

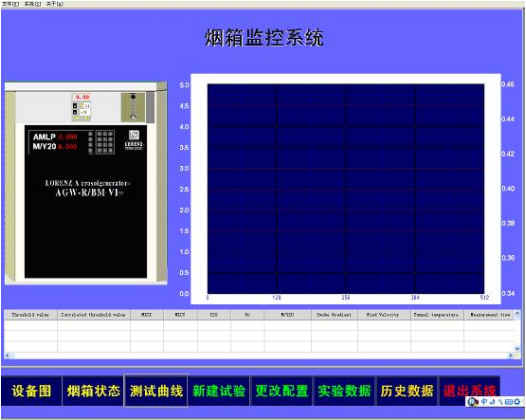

4、测试曲线:菜单栏中点击“测试曲线”进入测试曲线画面,左侧可以查看AMLP值和M/Y20的值,
右侧可以显示AMLP值和M/Y20的实时曲线。

                                                                图7

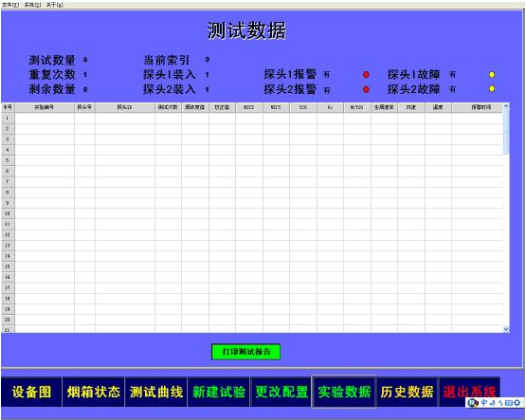

5、测试数据:测试数据画面由测试数量、重复次数、剩余数量、当前索引、探头1和探头2状态等组成,
同时测试过程中可以在中间的表格框中显示报警发生时每个探头烟浓度值、生烟速率等值,同时可以生成报表。


6、数据查询:菜单栏中点击“历史数据”进入历史数据查询画面,点击实验编号右侧矩形框,
输入要查询的实验编号,点击查询就能查询该实验的数据和曲线,点击保存报表可以把查询的
数据保存在report目录下的report.csv文件。
