滤波器自动化测试系统
点击图片查看原图
产品: 浏览次数:63滤波器自动化测试系统
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2019-05-13 14:01
详细信息
 计算机通过串口和plc通讯并由PLC控制电机、CS2676C、CS9912AI、CS9912BI 动作,同时计算机通过
串口采集CS5505、TH2619、TH2512、TH2817A的数据。

一、概述

    滤波器自动化测试系统是为实现批量滤波器产品出厂检验自动化,提高测试效率,提高测试的可靠性和可追溯性而提出的研发项目。该测试平台设计应能大幅度提高测试能力,以适应公司产能的不断提高和市场日趋严格的质量要求。

二、目标

1.实现滤波器安规和常规指标自动测试,测试项目为:
  1) 线间耐压:线-线(L – N)     1768V DC下测试 加快速放电
  2) 对地耐压:线-地(L + N - PE) 2000AC下测
  3) 绝缘电阻:线-地(L + N - PE) 500VDC下测试 加快速放电
  4) 漏电流:  线-地(L + N - PE) 250VAC下测试
  5) 线间电容:线-线(L – N)     1KHZ/1V频率下测试
  6) 对地电容:线-地(L + N - PE) 1KHZ/1V频率下测试
  7) 电感:    线-线(L – L’)     1KHZ/1V频率下测试
  8) 电感:    线-线(N – N’)    1KHZ/1V频率下测试
  9) 直流电阻:线-线(L – L’)     采用四线测量法
  10)  直流电阻:线-线(N – N’)    采用四线测量法
2.测试范围
   1)交流耐压测试范围0 ~ 20mA
   2) 直流耐压测试范围0 ~ 10mA
   3)绝缘电阻测试范围1~10000MΩ
   4)漏电流测试范围0.1~20Ma
   5)电感测试范围 0.1mH ~ 200mH
   6)电容测试范围 100pF~ 50μF
   7)直流电阻测试最小0.1mΩ
3.测试精确度
   1)耐压测试电压输出精确度≤5% ,测试电流精确度≤6%
   2)绝缘电阻测试电压输出精度≤5% ,测试电流精确度≤6%
   3)漏电流测试电压输出精度≤5% ,测试电流精确度≤6%
   4)电容、电感、直流电阻测试满足使用要求

4.实现单件滤波器测试周期小于8秒;尽可能缩短测试辅助时间;
5.可以自动判断是否满足产品要求,自动记录测试结果。

注释:1)L  表示滤波器输入火线端
         2)N  表示滤波器输入零线端
         3)L’表示滤波器输出火线端
         4)N’表示滤波器输出零线端
         5) PE  表示滤波器地引出端

三、系统构成

本系统由一套西门子PLC,两个控制柜,一套计算机,测试转台,一套伺服电机系统和七台测试仪表

构成。现场信号接入端子排,计算机、仪表、PLC安装于端子柜中,伺服电机安装在测试转台下方。

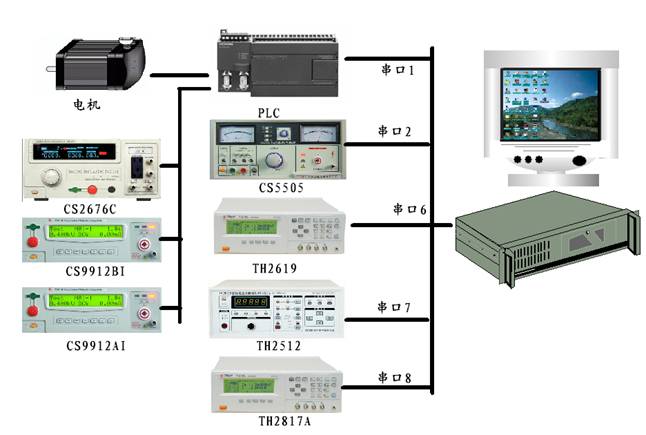

四、系统原理图


计算机通过串口和plc通讯并由PLC控制电机、CS2676C、CS9912AI、CS9912BI 动作,同时计算机通过
串口采集CS5505、TH2619、TH2512、TH2817A的数据。

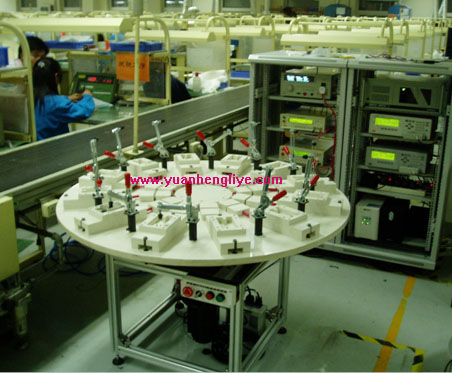

五、设备实物图

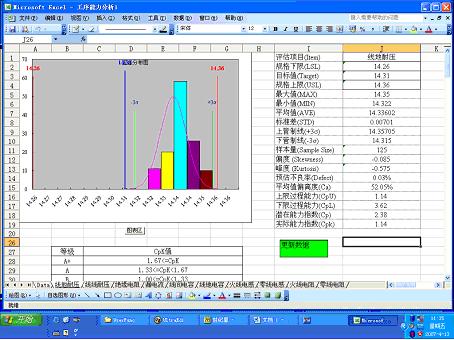

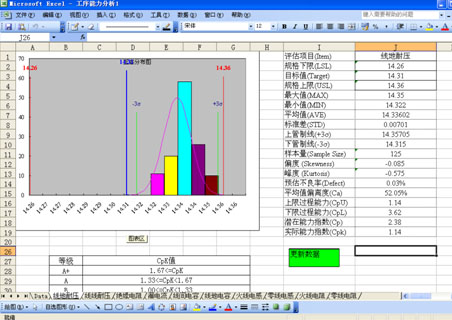

六、工序能力分析

同类产品(安规综合测试柜及光伏滤波器测试柜)

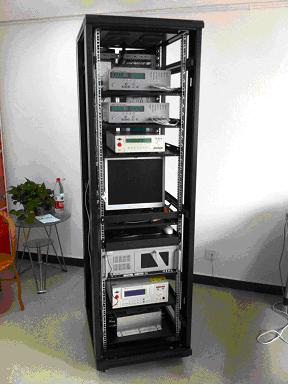

正面照片

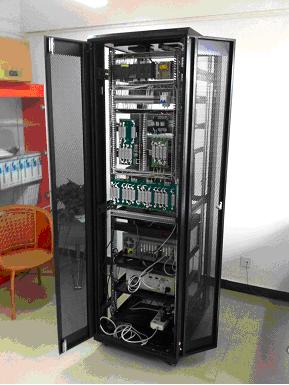

背面照片
软件界面

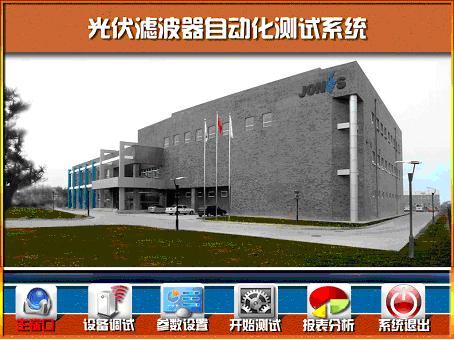

1、初始画面(图1):系统运行时,首先对变量数据库和命令语言进行初始化,进入初始画面(图1)。初始画面共分三部分:最上面为题目窗口,显示系统名称;中间部分为主画面,这部分显示中石伟业的主楼;最下面为菜单窗口,可通过选择不同菜单项更新显示内容,实现不同功能。

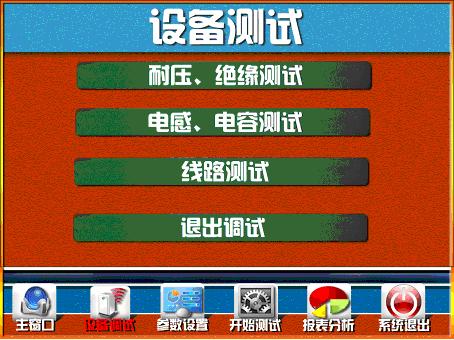

2、设备调试显示画面(图2):单击(图1)中设备测试即方框内任意位置就可以进入设备测试(图2)。设备测试由“耐压、绝缘测试”,“电感、电容测试”,“线路测试”,“退出调试”等显示构成,并可在此进行设备操作。

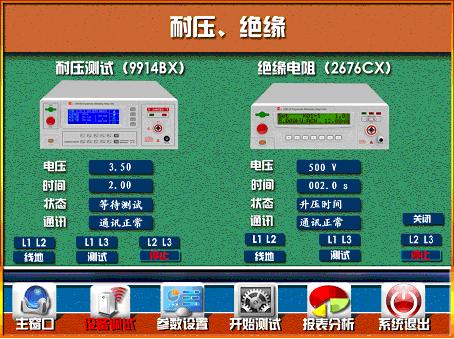

3、耐压绝缘测试显示画面(图3):单击(图2)中“耐压、绝缘测试“,即方框内任意位置就可以进入“耐压、绝缘测试”(图3)。“耐压、绝缘”最上面为题目窗口,显示耐压、绝缘测试;中间部分为主画面,左边可以显示耐压测试仪9914BX仪表的各项参数(电压、时间、状态、通讯),右边显示绝缘电阻测试仪2676CX仪表的各项参数(电压、时间、状态、通讯)。可以在测试过程中形象的看到被测间各项测试指标的变化。单击“测试”文字,开始相应仪表的测试,单击“停止”文字,停止相应仪表的测试。9914BX、2676CX仪表状态值表示:电压上升、电压下降、测试结束、测试合格等信息,可以通过单击L1 L2 、L1 L3 等按钮对线路进行却换。

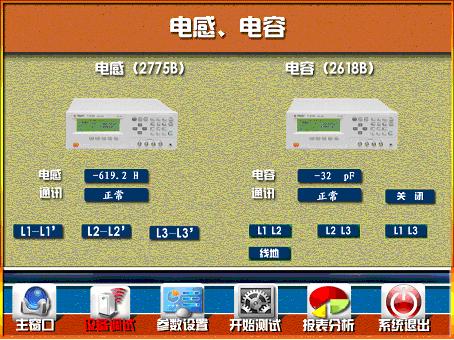

4、电感、电容显示画面(图4):单击(图2)中“电感、电容测试“,即方框内任意位置就可以进入“线间、对地电容”(图5)。“电感、电容“最上面为题目窗口,显示电感、电容;中间部分为主画面,左边可以实时显示电感各项参数(电感、通讯),右边电容(电容、通讯)。电感都是由2775B仪表测试获得,电感都是由2678BX仪表测试获得,系统自动测试时先测电容,后测电感。

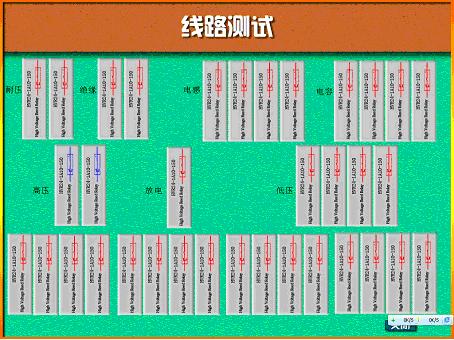

5、线路测试显示画面(图5):单击(图2)中“线路测试“,即方框内任意位置就可以进入“线路测试 ”(图5)。“线路测试“最上面为题目窗口,显示线路的状态;中间部分为主画面,显示线路中各个继电器的状态。

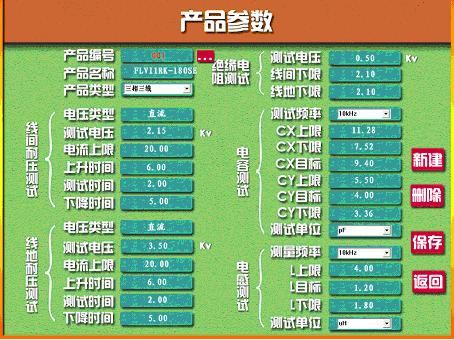

6、参数设置显示画面(图6):单击(图1)中“参数设置”,即方框内任意位置,系统会提示输入登录密码,输入正确后可以进入“产品参数”(图6),“产品参数”最上面为题目窗口,显示产品参数;中间部分为主画面,
可以设置线间线地耐压、绝缘电阻、电容、电感等参数。 当线间耐压和线地耐压测试电压设为0时,则对应的测试项不测;当绝缘电阻线间下限设为0时,线间绝缘电阻不测;当绝缘电阻线地下限设为0时,线地绝缘电阻不测;当电容测试的CX目标(线间电容)设成0时,线间电容不测;当电容测试的CY目标(线地电容)设成0时,线地电容不测;当电感测试L目标设为0时,电感不测。

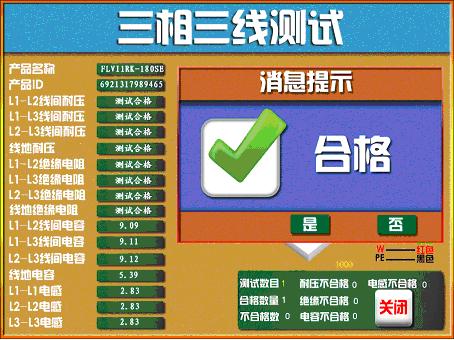

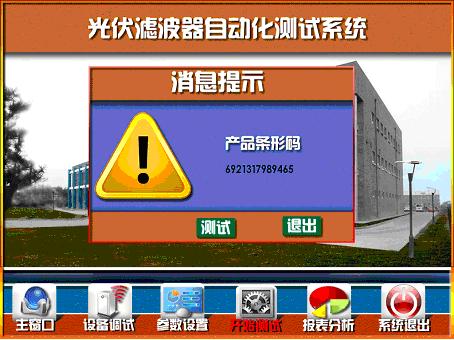

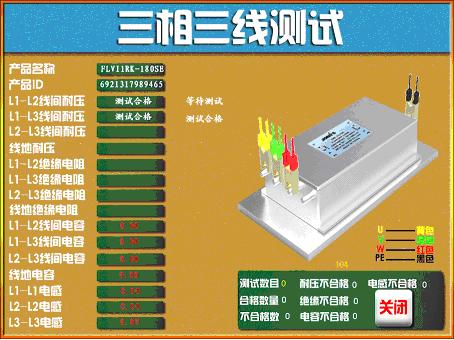

7、产品测试显示画面(图8):单击(图1)中“开始测试”,即方框内任意位置,系统会提示输入产品条形码(图8),用条形码扫描产品上的扫描码,按一下机柜的启动按钮,系统自动根据条形码的信息调出相应的产品参数信息进行自动测试。






8、产品测试结束后,系统根据测试的结果自动判定产品是否合格,并记录数据库。



9、报表分析显示画面(图10):单击(图1)中“报表分析”,即方框内任意位置,可以进行报表查询。



                              现场设备图
